mittlerweile spiele ich mit meinen beiden Kindern auf meinem ersten und bislang einzigen Stadtbahnmodul im Digitalbetrieb. Das macht schon riesig Spaß, man darf halt nicht seine schönsten Autos aus dem Regal holen...
Angeschlossen habe ich 3x Roco Multimaus über eine selbstgebaute Bus-Extension an meine Lenz DCC Zentrale. Das geht schon ganz gut von der Bedienung, aber irgendwie vermisse ich die alten Faller Handregler: sie sind einhändig bedienbar und "schneller" regelbar. Kommt hinzu, dass das Digitalsystem offensichtlich eine bestimmte Zeit (1-2sec) braucht, bis die Fahrbefehle an die Autos übermittelt sind. Auch werden bei mir Weichen nicht über den Handregler, sondern über Tasten am Modul geschaltet.
Warum kann man die alten Faller Regler nicht mit dem Digitalsystem verbinden? Habt ihr das schonmal konzipiert? Denkbar ist eine Mikroprozessorsteuerung, die einen Analog-Digital-Wandler-Eingang ins XpressNet-Protokoll übersetzt. Hierfür gibt es Spezialbausteine (z.B. I/O Warrior) für den Anschluß an den USB-Port eines PCs, welcher dann die Protokollumsetzung leisten muß. Oder man verbindet die Schaltung ohne PC direkt mit der Digitalzentrale.
Was haltet ihr von der Idee? Oder ist bereits eine Lösung verfügbar?
18-08-2010, 22:27 (Dieser Beitrag wurde zuletzt bearbeitet: 18-08-2010, 22:29 von Loddar M.)
Hallo Christian
Tja mit den Handregler würde ich auch gut finden, aber soweit ich es verstanden habe hat unser Michael die Blocksteuerung so gebaut das es entweder/oder heißt.
Mit der anderen Sache, da habe ich auch nix gehört und gesehen, vielleicht hört man ja was am 12ten ob da Fortschritte gemacht wurden.
Handregler hätte ich wohl genügend für meine Module.
Mach doch bitte mal ein Foto von deinem Modul,das muß ja schön groß sein, wenn du da 3 Lokmäuse angeschlossen hast.
Unser Treffen ist wie Dieter richtig geschrieben hat, und ich auf unsere HP auch geändert habe, [size="4"]am Sonntag dem 12.9.2010[/size] im [url="http://www.zum-siedlerkrug.de/home.html"]Siedlerkrug[/url].
Aus Münster wäre das bei gemütlicher Fahrt ca. 1Std.
Also wenn du Lust und Laune hast, komm doch einfach mal vorbei.
Falls du, wie ich, kein Navi hast, würde ich dich auch von der Autobahn zum Siedlerkrug eskortieren. <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/smile.png' class='bbc_emoticon' alt='' /> <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/cool.png' class='bbc_emoticon' alt='B)' />
Dies gilt natürlich auch für jeden anderen der uns mal besuchen möchte.
danke für eure Einladung, ich würde gerne mal bei eurem Treffen vorbeischauen, allerdings schaffe ich das zeitlich nur sehr schwer... (mein Münster liegt in Hessen, einfacher Weg zum Siedlerkrug ca. 250km).
Mein erstes Modul ist nicht groß, gerade mal gut 1m x 60 cm. Dennoch kann man mit 3 Autos schon recht spannende Rennen fahren und Unfälle bauen (natürlich mit alten Karosserien <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' /> ).
Ich habe mich mangels Erfahrung erstmal am Gleisplan von Dieter orientiert und zusätzlich 2 Haltestellen eingebaut. Ich hoffe, Dieter, das ist ok... Mein nächstes Modul wird ein wirklich eigener Entwurf werden, ich möchte das Containerterminal verbauen!
Das Modul ist noch im Rohbau, sozusagen fertig bis "Oberkante fertiger Straßenbelag". Hier kommen ein paar Ausstattungsdetails:
Orientierung an eurer Modulschnittstelle (ok, 1mm Höhendifferenz im Aufbau, hatte gerade nur 4mm Kork da)
höhenverstellbare Standbeine
Jede Schiene einzeln angeschlossen und gegenseitig vollständig isoliert
Schienen von unten mit Silikon mehrfach festgeklebt

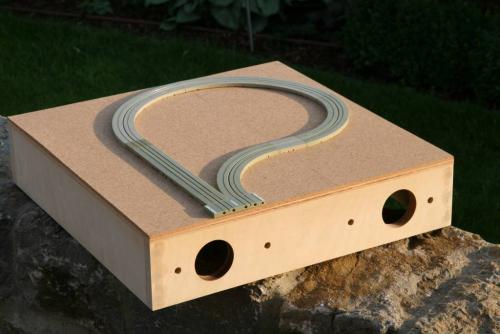

2 Wendeschleifen mit Modulschnittstelle links und rechts zwecks Wenden der Autos
Weichen mit Servoantrieb, digital und per Taster schaltbar
separate Stromkreise für Bahnstrom, Decoderstrom, Decodersteuerung und Lichtstrom
genormte Kabelsteckverbindung zwischen den Modulen
9 digitalisierte Autos (Decoder von Lenz, ESU und Uhlenbrock verbaut)
So, nun folgen noch ein paar Bilder:

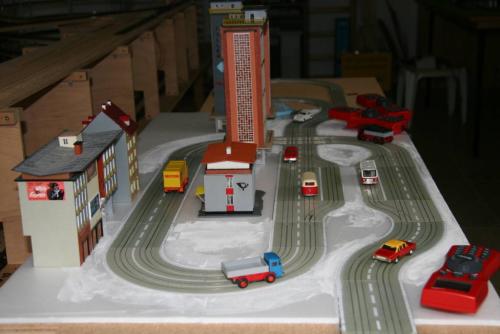

[attachment=8994:1.jpg]

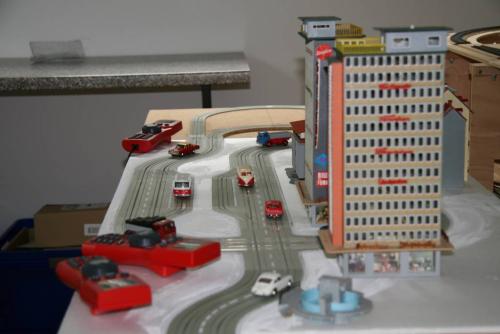

[attachment=8992:2.jpg]

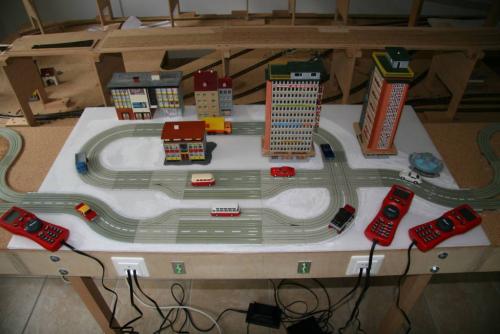

[attachment=8993:3.jpg]
[attachment=8995:4.jpg]
Euch allen sage ich herzlichen Dank für die tollen Beiträge und Tips, die mir bis hierhin sehr geholfen haben!
Ich glaube, das sind sogar 18mm, habe ich in einem Baubericht für Eisenbahn-Modul gelesen; ist wirklich sehr stabil, aber viel zu schade zum Draufsetzen <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/laugh.png' class='bbc_emoticon' alt=':lol:' />
Mein Modul ist im Aufbau tatsächlich 1mm niedriger, als eure Norm das vorsieht; dies könnte ich ausgleichen, da ich die Schrauben zum Verbinden der Module untereinander durch 1mm starke Hülsen ins Holz stecke; die könnte ich mal weglassen, schon paßt es!
Und: meiner Meinung nach kann man einen gemischten Betrieb (automatische Blocksteuerung UND manuelle Steuerung) nur ohne Abstandssteuerung realisieren, wenn man Rückmelder in Kombination mit einem PC einsetzt. Dadurch wird die "Auflösung" (= 1 Schiene) jedoch nicht besser. Probiert habe ich es noch nicht.
@Martin: ich glaube nicht, dass das Innenleben einer Lokmaus komplett in den Regler paßt; aber vielleicht Teile davon. Ich muß mal sehen, wie es in so einer Maus von innen aussieht ...
[quote name='Avatario' date='22 August 2010 - 22:32' timestamp='1282509152' post='37721']... Das Modul ist noch im Rohbau, sozusagen fertig bis "Oberkante fertiger Straßenbelag". Hier kommen ein paar Ausstattungsdetails:
Orientierung an eurer Modulschnittstelle (ok, 1mm Höhendifferenz im Aufbau, hatte gerade nur 4mm Kork da)
höhenverstellbare Standbeine
Jede Schiene einzeln angeschlossen und gegenseitig vollständig isoliert
Schienen von unten mit Silikon mehrfach festgeklebt
2 Wendeschleifen mit Modulschnittstelle links und rechts zwecks Wenden der Autos
Weichen mit Servoantrieb, digital und per Taster schaltbar
separate Stromkreise für Bahnstrom, Decoderstrom, Decodersteuerung und Lichtstrom
genormte Kabelsteckverbindung zwischen den Modulen
9 digitalisierte Autos (Decoder von Lenz, ESU und Uhlenbrock verbaut)
[/quote]Hallo Christian,
vom Feinsten <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/smile.png' class='bbc_emoticon' alt='' /> .
ciao
michaelo
P.S.
Für einen Ausstellungsbetrieb (Lothar, was planst du?) sind die Steckdosen vorne (tolle Idee!) etwas ungünstig. Oder hast du auf der Rückseite auch noch welche angebracht?
ciao michaelo ... und wer zuletzt aufgibt gewinnt.
danke für die Blumen <img src='http://www.h0slot.de/public/style_emoticons/<#EMO_DIR#>/biggrin.png' class='bbc_emoticon' alt='' />. Und: nein, auf der Rückseite sind keine Steckdosen angebracht. Kann man aber machen, da alle Dosen busförmig miteinander verbunden werden können.
